伴隨著中國制藥業行業發展，制藥廠GMP更新改造獲得了研究成果，可是許多 公司資金投入很多資產開展GMP更新改造時，最終卻沒有改進藥品安全，非常大緣故取決于早期的凈化車間設計方案與工程施工不合理。廣州市康合陪你全方位掌握制藥廠凈化車間設計施工工程項目，期待給您產生些許協助。
一、制藥廠凈化車間設計依據
1、《采暖通風與空氣調節設計規范》 GB 50019-2003
2、《醫藥工業潔凈廠房設計規范》 GB 50457-2008
3、《藥品生產質量管理規范》 2010版
4、《潔凈廠房設計規范》 GB 50073-2013
5、《建筑設計防火規范》 GB 50016-2014
6、《藥品生產質量管理規范實施指南》
7、甲方提供的工藝平面布置圖等有關技術資料
二、制藥廠凈化車間施工工程存在的不足
正因?yàn)榇嬗兄饔^性了解上的錯誤觀念，在環境污染操縱全過程中的清潔關鍵技術不好，最后出現了有的制藥廠資金投入重金更新改造后，藥品安全仍未明顯增強。
藥業清潔生產制造工業廠房的設計方案、工程施工、工業廠房?jī)?nèi)機器設備設備的生產制造、安裝，生產制造用原輔原材料、包裝制品品質、人凈物凈設備管理程序?qū)嵭胁缓玫榷际俏：Ξa(chǎn)品品質。
工程施工層面危害產品品質的緣故是過程管理階段不太好，在安裝工程施工全過程中留出安全隱患，有以下主要表現：
①空調凈化系統軟件風管內腔不干凈、聯接不嚴實、透風率過大；
②彩鋼瓦排架結構不嚴實，凈化室與技術性隔層（裝修吊頂）的密封性對策不善、密閉門不密閉式；
③裝飾設計鋁型材及加工工藝管道在凈化室產生了盲區、積灰；
④某些部位未依照設計方案規定工程施工，不能滿足有關規定要求；
⑤常用密封劑品質不合格、易掉下來、霉變；
⑥回、排風系統彩鋼瓦夾道互通，煙塵從排風系統到進到回風管；
⑦加工工藝純水系統、注入水等不銹鋼板環境衛生管路電焊焊接時內腔焊接未成形；
⑧風管逆止閥姿勢不靈，氣體倒流導致環境污染；
⑨排水設備安裝品質不合格、管道支架、配件易積塵；
⑩凈化室壓力差整定值不過關，無法考慮生產工藝流程規定
三、制藥廠凈化車間布置的一般規定
制藥廠凈化車間每個位置的布置務必在合乎生產工藝流程規定的前提條件下，確立人、貨運物流及其空氣的流入，以確保凈化車間的潔凈度。無論是在建凈化車間還是舊凈化車間更新改造，平面圖布置都應合乎以下規定。
1、盡量避免總建筑面積
有清潔級規定的凈化車間，不但項目投資很大，并且水、電、氣、習慣性花費高。一般狀況下，工業廠房的清潔級越高，項目投資耗能和成本費就越大。因而，在考慮其生產工藝流程規定的前提條件下，要盡量避免凈化車間的總建筑面積。
清潔房間內只應置放必需的工藝技術和設備，房間內工作中總數應操縱在最少程度。另外，還應充分考慮使原料、半成品加工和制成品儲放區總面積與生產規模相一致。性能參數:壓力差：主生產車間相對性鄰屋子≥5Pa；溫度：冬天＞16℃±2℃；夏天＜26℃±2℃；空氣濕度：45－65％（RH）；噪音≤65dB（A）；新風系統填補量：總送排風量的20％－30％；光照強度：≥300Lux。
2、避免環境污染與交叉式環境污染
（1）凈化車間中工作人員和原材料的進出門務必各自設定，原輔材料和制成品的進出口宜分離，避免源原材料、化工中間體和半成品加工間的交叉式環境污染。布置上應防止不相干工作人員或貨運物流根據生產制造地區。清理專用工具清洗、儲放室、維護保養室均不適合建在清潔生產制造區域內；潔凈服的清洗、烘干室的清潔級別一般可小于廠區一個級別，而無菌檢測服飾的梳理、殺菌室，其清潔級別應與廠區同樣。你很有可能很感興趣：飲料廠凈化車間
（2）廠區（包含留驗、包裝）與原料、制成品儲放區的間距要盡可能減少，防止藥物因往返運輸而環境污染；針對非常容易導致環境污染的原材料和廢料，必需時可設定專用型進出口。稱重室宜挨近原輔材料庫，其清潔級別應與調料室同樣。針對十萬級及超過10萬級潔凈室的機器設備及器皿具清理室可布置于本地區內，級別較高的100級、10000級凈化室的清理室宜建在該潔凈區外，其清潔級別可小于廠區一個級別。標識：設計施工工程項目
（3）工作人員和原材料進到凈化車間要有各有的清潔室和設備，清潔室的設定規定與廠區的清潔級別相一致。工作人員和原材料應用的電梯轎廂宜分離，且電梯轎廂盡可能不必建在清潔區域內，務必設定時，電梯轎廂前要設定氣截止閥。
（4）氣體清潔高寬比的屋子或地區宜布置在工作人員至少抵達的地區，并宜挨近潔凈空調機房。不一樣清潔級別的屋子或地區宜按氣體潔凈度的高矮由里及外布置；潔凈度同樣的屋子或地區的布置則宜相對性集中化。潔凈度不一樣的屋子中間互相聯絡時，要避免交叉式環境污染的對策，如氣閘室、氣體吹淋室、緩沖間或不銹鋼傳遞窗等。
3、有效布置
按生產流程順接布置，降低生產工藝流程的曲折、來回。因?yàn)槭前瓷a(chǎn)流程開展的系統分區，因而布置緊湊型、順暢。空氣過濾機器設備清潔基本原理:氣旋→初效氣體解決→中央空調→中效過濾器氣體解決→離心風機排風→清潔管路→高效過濾器→凈化室→帶去浮塵（病菌）→送風夾道→新風系統、李晟氣體解決。反復之上全過程，就可以做到清潔目地。
(1)凈化車間內機器設備布置盡可能緊湊型，以降低凈化車間的總面積。
(2)凈化車間內不分配窗子或窗子與凈化車間的間距以封閉式外過道。
(3)凈化車間的門規定密閉式，人、物進出口貿易處配有氣閘。
(4)同級別凈化車間盡量分配在一起。
(5)不一樣級別的凈化車間由低等向高級分配，相互相接的屋子的間需設隔門，按清潔級設計方案相對壓力差，一般10Pa上下，門的打開方位向著潔凈度級別高的屋子。標識：施工工程
(6)凈化車間應維持正壓力，凈化車間的室內空間按潔凈度級的高矮先后相接，并有相對的壓力差以避免低等凈化車間的氣體倒流到高級凈化車間。氣體清潔級別不一樣的鄰近屋子的凈壓力差應超過5Pa，凈化室(區)與戶外空氣的凈壓力差應超過10Pa，門的打開方位向著潔凈度級別高的屋子。
(7)無菌檢測區紫外線燈，一般安裝在無菌檢測工作區域的上方或人口數量處。
4、管路盡量暗埋
為考慮凈化車間的清潔級規定，各種各樣管路盡量選用暗埋。明配管路的外表層應光潔，水準管道宜設定技術性隔層或技術性?shī)A道，穿越重生樓房的縱向管路宜設定技術性立井。
5、房屋裝修應有益于清理
凈化車間內的墻面、無縫隙、路面和高層均應整平光潔、不堆積靜電感應，插口應嚴實、無細顆粒物掉下來，并能承受清理和消毒殺菌。墻面與路面、墻面與頂篷、墻面與墻面、的交界處相接處宜制成弧型或采用別的對策，以降低塵土的堆積，并有益于清理工作中。
6、設定安全性進出口
工作員必須歷經坎坷的環境衛生安全通道才可以進到凈化車間內部，因而，務必考慮到發生火災事故或別的安全事故時的消防疏散安全通道。安全性進出口僅作緊急用，平常不可以做為工作人員和原材料的安全通道，以防造成交叉式環境污染。
四、制藥廠凈化車間特性
1、制藥廠清潔凈化車間不但機器設備花費高、生產工藝流程繁雜、清潔級別和無菌檢測的規定高，并且對生產制造工作人員的素養有嚴苛的規定。
2、在加工過程中會出現潛在性的生物危害，關鍵有（感柒風險，死菌體或死細胞及成份或新陳代謝對身體和別的微生物致毒副作用、致敏性和別的分子生物學反映，商品的致毒副作用、致敏性和別的分子生物學反映，環境效應。）
潔凈區：必須對自然環境中細顆粒物及微生物菌種污染開展控制的屋子（地區），其建筑構造、武器裝備以及應用均具備避免該地區內污染物的引進、造成和停留的作用。文中關鍵字：設計施工
氣鎖間：設定于2個或多個屋子中間（如不一樣潔凈度等級級別的屋子中間）的具備二扇或多道門的防護室內空間。設定氣鎖間的目地是在工作人員或原材料進出期間時，對氣旋開展控制。氣鎖間有工作人員氣鎖間和原材料氣鎖間之分。
制藥廠凈化車間的本質特征：是務必以細顆粒物和微生物菌種為自然環境控制目標。（設計施工）
制藥廠凈化車間潔凈度等級共有四個級別：100級或10000級情況下的部分100級、1000級、10000級和30000級。
凈化室的溫度：在無特別要求下，在18~26度，空氣濕度控制在45%~65%。
制藥廠凈化車間污染控制：污染源控制，散布全過程控制，交叉式污染控制。熱門推薦：GMP凈化車間
藥業工業廠房清潔室核心技術關鍵取決于控制浮塵和微生物菌種，做為污染化學物質，微生物菌種是藥業工業廠房?jī)艋囬g自然環境控制的頭等大事。藥業工業廠房潔凈區的機器設備、管路內堆積的污染化學物質，能夠立即污染藥物，卻絕不危害潔凈度檢測，因此大家說：GMP必須空氣過濾技術性，而空氣過濾技術性不意味著GMP！潔凈室等級不適感用以定性分析飄浮顆粒的物理學性、酸類、放射性物質和性命性。不了解藥物生產工藝流程和全過程，不了解導致污染的緣故和污染化學物質堆積的場地，不把握消除污染化學物質的方式和點評規范。
五、制藥廠凈化車間室內裝修
1、天花：上用優質隔熱保溫，潔凈光亮，色調用灰白色或招標方選中，厚50毫米，別的非如作業區、進到加工廠后區、包裝區做淺灰鋁合金板金屬材料暗骨天花，鋁合金板厚0.6毫米，600X600；
2、間距：用兩面彩剛保溫隔熱板圍護結構及間距，圍護結構面到天花頂，清潔過道及生產車間間距處做透亮鋁合金型材半窗戶，陽臺高900Mm，夾層玻璃厚8毫米，高1200Mm，窗戶高平門高寬比(2100Mm)，鋁合金門窗料要特別制作清潔原材料，四十五度圓弧，與路面及天花夾角做弧形及陰角線插口，符合要求及衛生消毒規定；
3、密閉門：800X2100，上做夾層玻璃視窗，裝球形安全通道鎖；

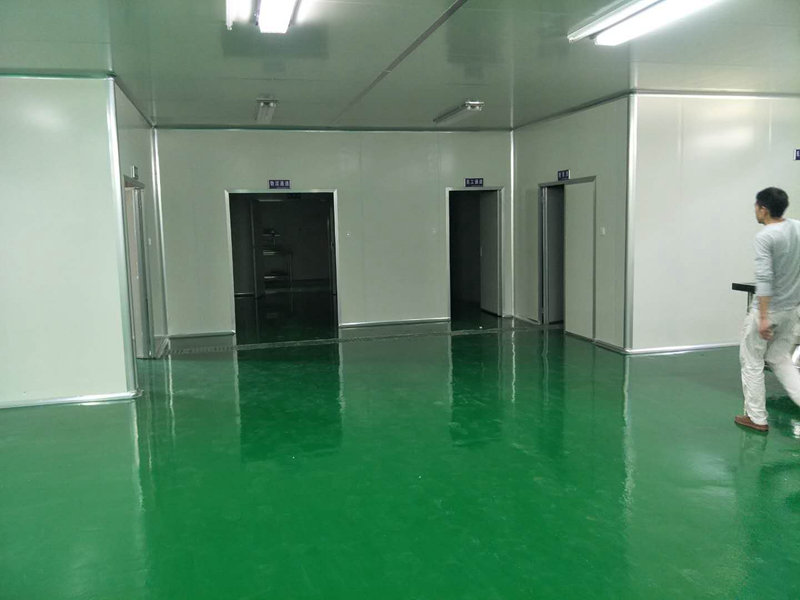

4、路面：原混凝土地面須經解決后做環氧樹脂膠EPOXY整體面層，注塑加工間厚2mm的環氧樹脂石英沙漿，耐磨損抗壓強度，別的做厚0.5毫米環氧樹脂膠層，色調為豆綠色或由招標方選中。潔凈清理光亮，容易清洗，搞衛生，不積塵菌。或地板材質及解決方式由招標方選中；
5、柱頭：柱頭用全包邊條；
6、控制區和非控制區段的制成板結構,控制區域內的制成單面構造,用制做.拼裝間與包裝間的做成安全通道式。
制藥廠生產車間施工工程
根據對制藥廠顧客工作環境的深入分析和工程項目工作經驗累積，大家清晰掌握生物醫藥加工過程自然環境控制的重要，環保節能是大家系統軟件計劃方案優先選擇考慮到的關鍵，大家善于給與顧客合乎GMP及Fed209D，ISO14644，IEST，EN1822國家標準規定，另外運用了全新節能環保的自然環境解決方法，出示從GMP凈化車間設計規劃—人工流產貨運物流清潔計劃方案、清潔空調機組、清潔裝飾設計系統軟件，整廠節能項目、水電工程、超純氣體管道、凈化室檢測、維護保養系統軟件等全方位安裝配套設施服務項目。
本文由中凈國際整理發布，如需轉載請注明來源及出處，原文地址：http://www.xdu.net.cn/jhcj/44.html
